绘制UML配置图

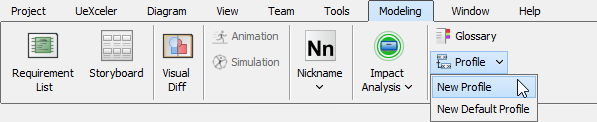

1、通过从应用程序工具栏中选择建模>概要文件>新建概要文件来创建概要文件。

2、创建新的轮廓图，并提示您输入名称。输入车辆工程配置文件作为名称，然后按Enter进行确认。

3、您将在此图中建模您的个人资料。让我们首先创建一个构造型。从图工具栏中选择构造型工具。

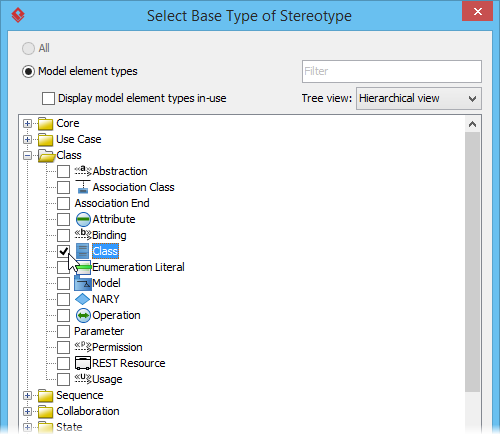

4、单击该图以创建构造型。立即提示您选择此构造型的基本类型，这是将使用创建构造型的元素的类型。展开Class节点，然后选择Class。

5、 单击确定进行确认。

6、在图中创建一个构造型。输入Vehicle作为其名称，然后按Enter进行确认。

7、让我们定义一些与此原型有关的标签。右键单击Vehicle构造型，然后从弹出菜单中选择Open Specification...。

8、打开标记的值定义选项卡。

9、在选项卡底部，单击“ 添加”，然后从弹出菜单中选择“ 浮点数标记 ”。

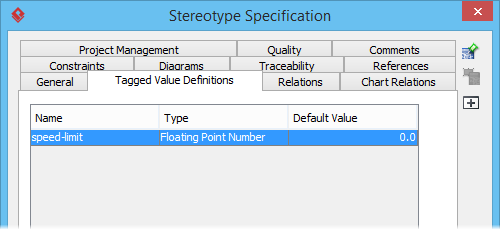

10、输入速度限制作为标签名称，然后按Enter确认。

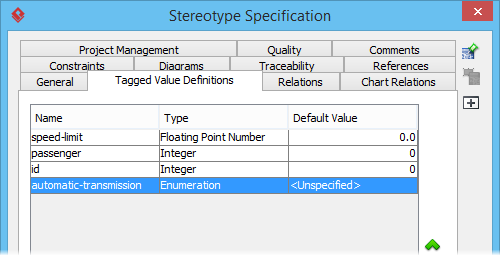

11、创建两个整数标签passenger和id，以及一个枚举标签automatic-transmission。

12、让我们为枚举标签auto-transmission配置可能的值。单击其默认值单元中的...按钮。

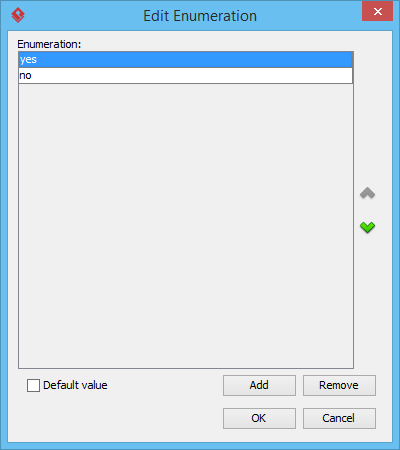

13、在“ 编辑枚举”窗口中，单击“ 添加”以添加，然后输入“ 是”作为值。添加另一个值no。

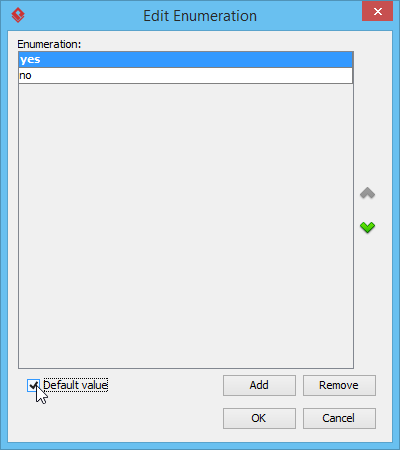

14、选择“是”，然后选中默认值使其成为默认选项。

15、 单击确定确认并返回到规格窗口。

16、在规格窗口中单击“ 确定 ”以返回到该图。

17、让我们在此配置文件中创建其他构造型。将鼠标指针移到Vehicle构造型上。

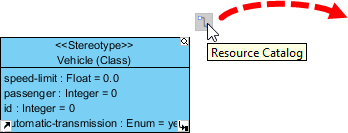

18、按下形状右上方显示的“ 资源目录”按钮。将其拖出。

19、在空白处释放鼠标按钮。从资源目录中选择组成->构造型。

20、创建一个新的构造型，并自动将Class选择为基本类型。输入Body作为名称，然后按Enter进行确认。

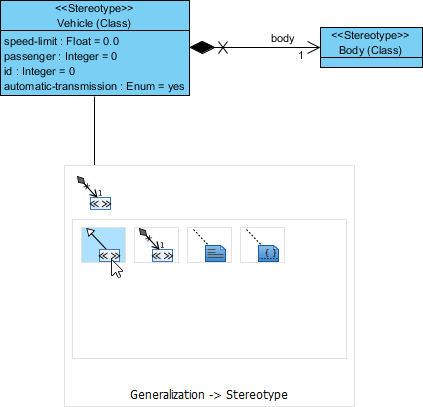

21、除了合成之外，您还可以创建专门的构造型。让我们使用Resource Catalog 创建一个原型化的皮卡车，这是一种特殊的车辆。这次，选择资源Generalization-> Stereotype。

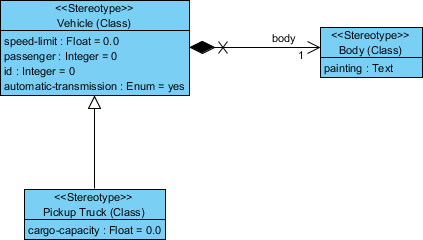

22、目前为止，您的配置文件图应如下所示：

23、应用上述技术将标签添加到新的原型中。将文字标签绘画添加到“ 车身”，并将浮点数标签货物容量添加到“ 皮卡车”。

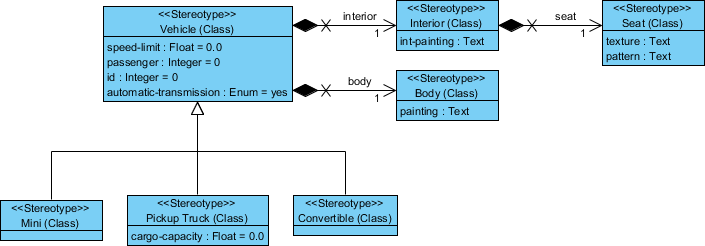

24、从车辆得出另外两个专业的刻板印象迷你和可转换。绘制另一个复合刻板印象内饰从车辆，另一个复合刻板印象座椅从内部。将文本标签int-painting添加到Interior，将两个文本标签texture和pattern添加到Seat。您的图应如下所示：

用构造型创建一个类

该配置文件现在可以使用了。让我们使用在Profile Diagram中定义的构造型创建一个类图。

1 通过从应用程序工具栏中选择“ 图”>;“新建”来创建类图。在“ 新建图”窗口中选择“ 类图”，然后单击“ 下一步”。保持提供的图名称，然后单击“ 确定”进行确认。

2、创建类轻型汽车。

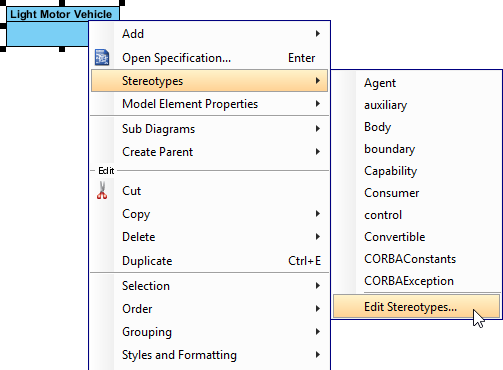

3、右键单击轻型汽车，然后从弹出菜单中选择“ 构造型”>“编辑构造型 ”。

4、选择左侧的皮卡车，然后单击>添加。

5、打开标记的值选项卡。列出了在原型中定义的标签。除了在<< Pickup Truck >>中定义的标签外，还有在其通用构造型<< Vehicle >>及其复合构造型下定义的标签。

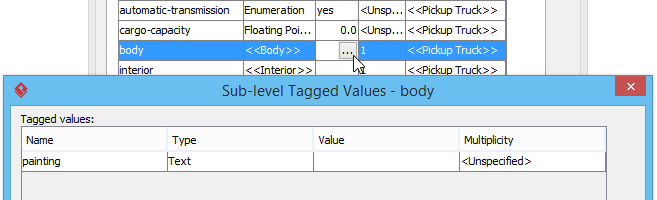

6、单击“ 正文”标签的“ 值”单元格中的...按钮。显示“ 子级标记值”窗口。您可以在此处指定Body构造型的标记值。

=====================================================
