想要创建数据流图（DFD）？ 我们将为您提供有关DFD的介绍，并告诉您如何使用我们的DFD软件创建DFD。

什么是数据流图？

数据流图（DFD）是在软件设计中经常使用的图。 它直观地表示给定系统中整个过程的数据流。 DFD显示将输入到进程和从进程输出的信息类型以及将存储数据的位置。

数据流图的目的

典型的信息系统涉及处理大量信息和过程。数据流图的目的是以系统的范围和边界来查看整个系统，同时说明组件之间信息的移动。 DFD的重点是整个系统的数据流，而不是流程。 DFD允许读者通过了解所涉及信息的种类和流量，轻松了解系统的运行方式。

DFD类型

DFD有两种主要类型：物理和逻辑。

物理DFD：通过显示系统的“实现方式”，重点关注系统的物理方面

逻辑DFD：重点关注系统的更高级别视图以及它将实现的“内容”。

数据流图级别

与其他图表不同，DFD可以根据它们用于服务的目的在不同级别绘制。

上下文数据流图

上下文DFD有时被称为0级DFD。它是所有人中的顶级图表，它说明了整个系统与任何外部实体的关系。

数据流图级别1

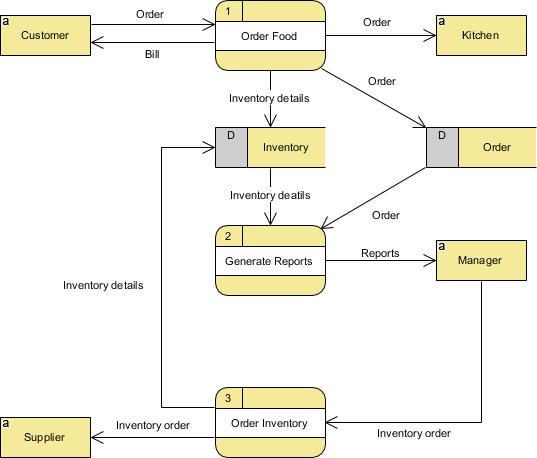

1级DFD是上下文DFD下的级别。它说明了系统中的主要功能。级别1通过包含更多详细信息来细分上下文级别。它表示数据如何进入和退出系统，存储位置以及基本过程如何将其从一种形式转换为另一种形式。

数据流图级别2

2级DFD（或进一步）深入细节。它显示了数据如何在系统的主进程中流动。

您应该根据需要创建多个级别的DFD，直到达到所需的详细程度。

如何绘制数据流图？

●从主菜单中选择Diagram> New。

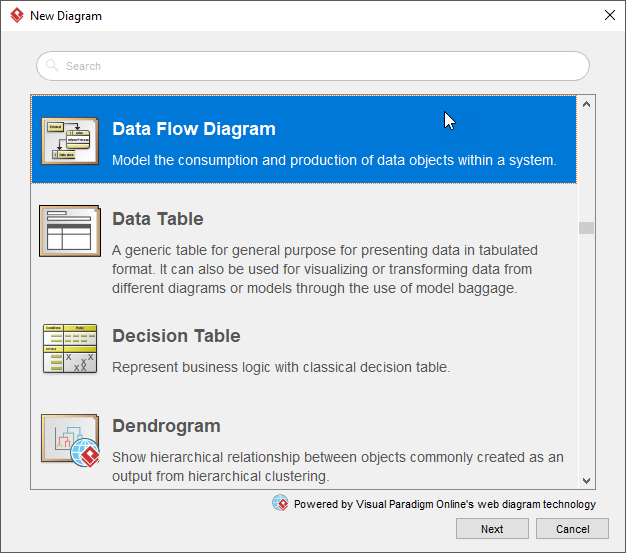

●在New Diagram窗口中，选择Data Flow Diagram并单击Next。

●选择现有DFD模板，或选择“Blank”以从头开始创建。 点击Next。

●输入图表名称，然后单击“OK”。

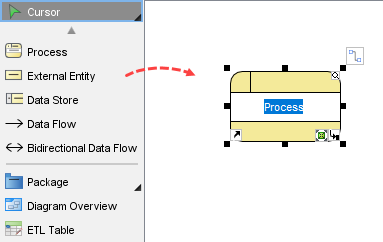

●从图表工具栏中拖放形状。

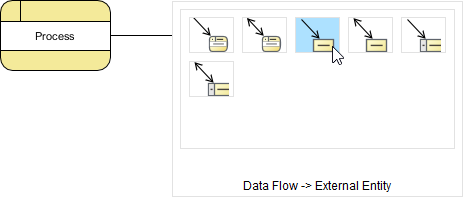

●使用资源目录完成图表。 将鼠标指针移到形状上。 按资源图标并将其拖出，然后选择要创建的形状。 将自动为您创建连接器。

●完成后，您可以将图表导出为图像（JPG，PNG，PDF，SVG等）并与您的朋友或同事共享（项目>导出>活动图表作为图像...）。
