在SOLIDWORKS中使用大型装配体可能是一个挑战。耗时的重建时间，请耐心等待组件打开/保存或旋转/缩放组件时响应延迟。这只是大型装配体编辑过程中可能出现的几种症状。可用性降低的主要原因之一是计算机内存（RAM）的占用空间。SOLIDWORKS提供了不同的方法将较少的数据加载到内存中，因此提高了装配性能。众所周知的选项是轻量级和大型汇编模式，这有助于将最少的数据加载到内存中。在这个技术博客中，我想解释另一种尊重计算机内存并提高大型装配性能的方法。

我们将通过定义显示状态受限的有限显示部分来实现这一目标。然后，在打开组件期间，可以结合仅将可见组件加载到内存中的选项来选择显示状态。

步骤1：定义显示状态

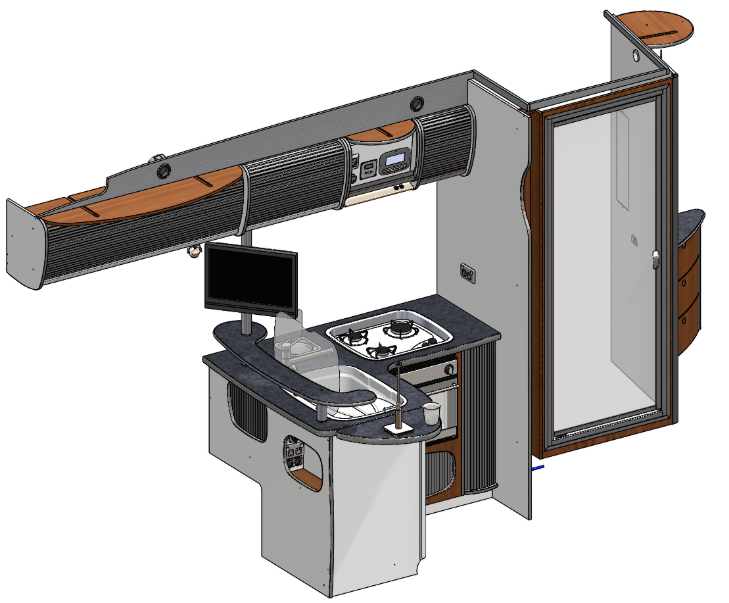

在此示例中，我将使用以下程序集。它是房车内部的一部分。打开它需要50秒钟，其中包含430个组件。

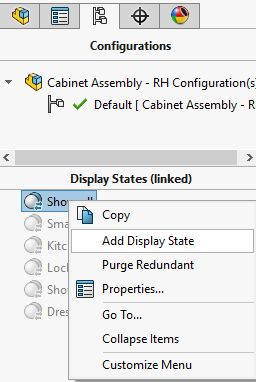

要查找显示状态，只需转到ConfigurationManager，下半部分将保留用于显示状态。默认显示状态始终可用。在下图中，我已经将此显示状态重命名为Show_all。因为这是所有组件都可见的显示状态。

创建显示状态是一个简单的任务。右键单击“显示状态”区域中的某个位置，然后选择“ 添加显示状态”。

创建显示状态并通过双击将其激活后，即可隐藏组件。组件的隐藏状态自动保存为活动显示状态。

为了使生活更轻松，我有一些额外的提示：

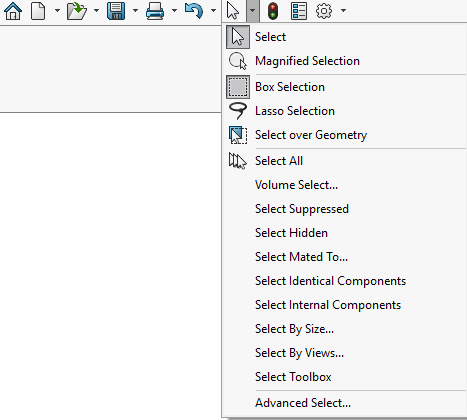

1. 熟悉“选择”弹出菜单中的选择工具：

使用这些工具，您可以快速选择组件，因此可以将它们隐藏在特定的显示状态。提及一些选项：

选择“相同组件”：

伟大”选项可以通过仅选择这些组件之一来选择相同的组件。

选择内部组件：

选择其他组件包围的所有内部组件。隐藏它们后的性能提高：您看不到的内容，不需要加载。

按尺寸选择：

显示“ 按尺寸选择零部件”对话框，您可以在其中指定要选择的装配体尺寸的百分比。隐藏它们后提高性能：在大多数情况下，在工程设计过程中不需要小组件。因此，这些不需要加载。

选择工具箱：

选择装配中的所有工具箱零部件。隐藏它们后的性能提高：在大多数情况下，在工程过程中不需要工具箱组件。

2.在“隔离”命令中快速创建显示状态：

选择零部件时，可以右键单击并选择“ 隔离”以使这些零部件可见并隐藏装配体的其余部分。在“隔离”弹出工具栏中，您可以直接将此状态保存为新的显示状态：

步骤2：使用显示状态来提高性能

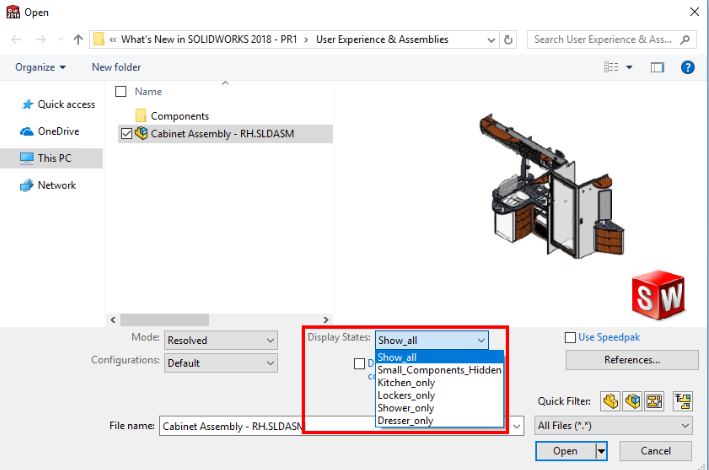

首先，确保保存了具有所有新显示状态的部件。下次要打开装配时，可以在“打开”对话框中选择显示状态。

但这还不是全部！选择显示状态后，可以选择以下选项：不要加载隐藏的组件。

该选项仅加载在选定显示状态下可见的那些装配体零部件。由于需要在计算机内存中加载较少的组件，因此可以带来很大的性能提升。

结论

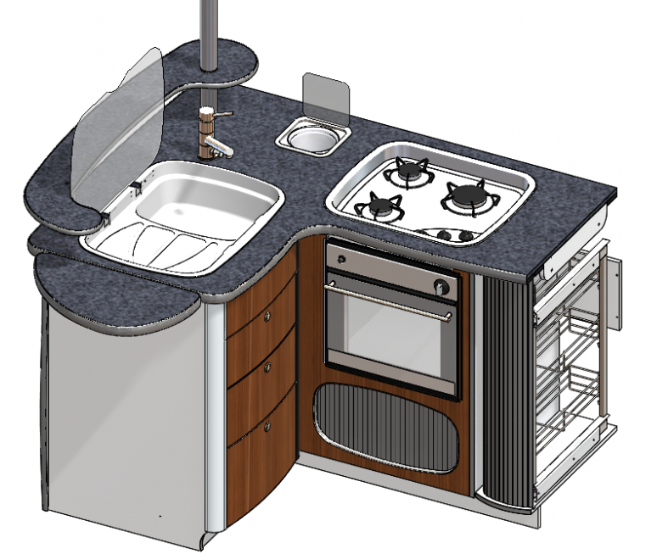

在我的示例中，我创建了Kitchen_only显示状态。通过以该显示状态打开装配，并结合“不加载隐藏的零部件”选项，打开时间减少到10秒。这比打开整个组件快5倍。同样，编辑装配体的性能也得到了显着提高。
