小窍门：SolidWorks大型装配体卡顿问题解决（一）

原创|Solidworks资讯|编辑：李燕|2019-10-28 15:41:34.737|阅读 11844 次

概述：相信各位在打开大型装配体的时候都或多或少都遇到慢、卡、顿的情况，下面小编就以Solidworks为例，给大家分享几种大型装配体卡顿问题的解决办法。

相关链接：

相信很多CAD专业领域的设计工程师在打开大型装配体的时候都或多或少的遇到慢、卡、顿的情况，按照网上各种设置一通问题依旧抓狂，觉得是电脑配置的问题或者是零部件件数太多的问题，要么不断花钱提升电脑配置要么认命。下面小编就以Solidworks为例，给大家分享几种大型装配体卡顿问题的解决办法。

常见的方法有：派生简化配置、冻结栏、轻化、利用系统三视基准面、特征阵列优于草图阵列，旋转特征优于拉伸特征、善用子装配体、利用固定代替配合、避免错误警报等。

方法一：派生简化配置

在默认配置下建立一个派生配置，配置名称为“简化”，在该配置下压缩成品件与标准件。查看时选取“简化配置”。

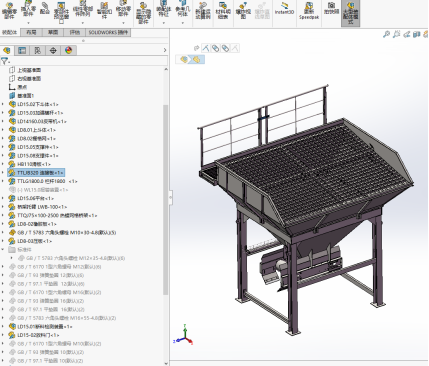

简化前

简化后

方法二：冻结栏

从零件建模和装配角度分别进行优化

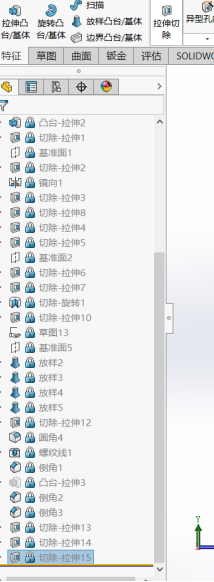

单一零件特征越多，装配相对越卡顿。启用冻结栏，建模完，统一对特征进行冻结。

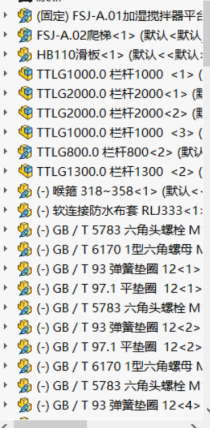

零部件数量较多时，适时采取轻化操作

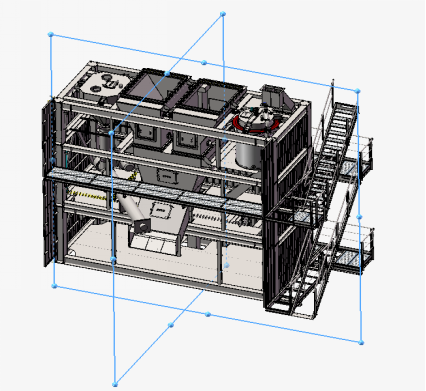

方法三：利用系统三视基准面

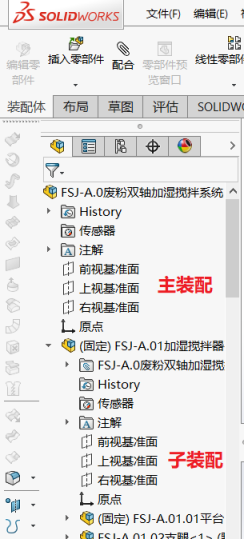

优先使用自带的三视基准面做配合，子装配与主装配可直接从结构树选取基准面对齐定位，避免多基准面造成卡顿

未完待续！
